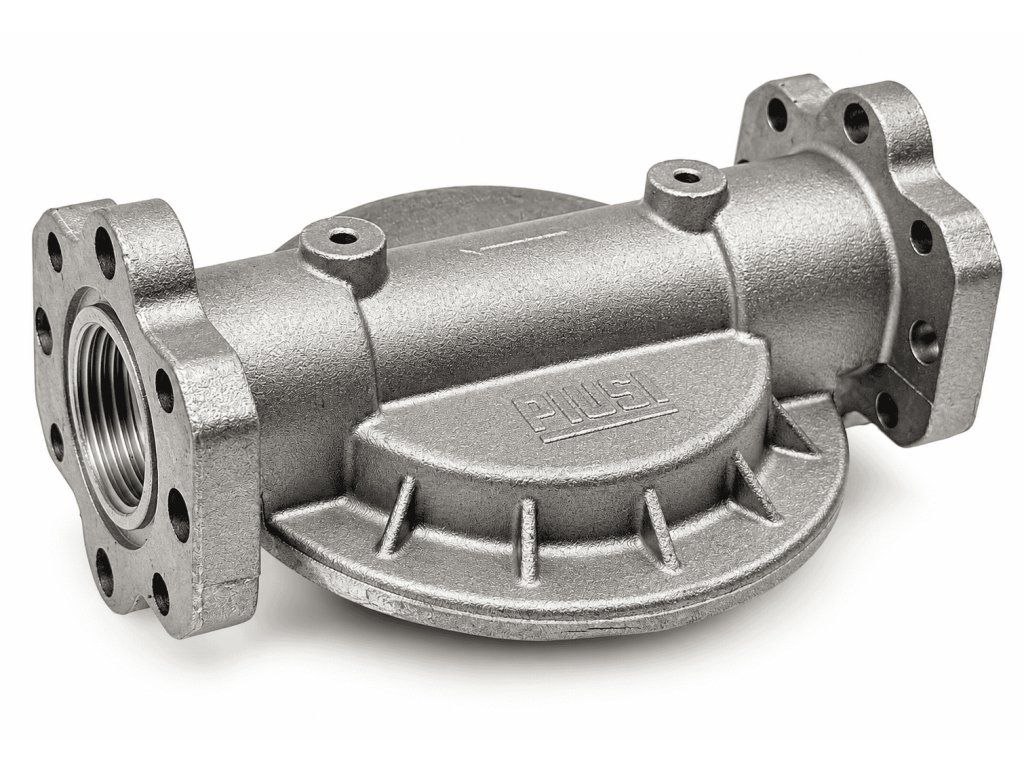

Hlava palivového filtra pre prietok do 150 l/min PIUSI

Podrobný popis

Hlava palivového filtra pre prietok do 150 l/min PIUSI

Originálna hlava palivového filtra PIUSI F15743000 predstavuje dôležitý montážny prvok na zostavenie alebo rozšírenie filtračného systému motorovej nafty. Slúži na bezpečné prepojenie palivového potrubia s výmennou filtračnou vložkou a umožňuje jej inštaláciu do výdajných stojanov, čerpacích jednotiek a ďalších zariadení určených na prečerpávanie a výdaj nafty.

Hlava je vhodná najmä pre vysokoprietokové filtračné zostavy do 150 l/min, kde je požadované spoľahlivé pripojenie filtra pri zachovaní dostatočnej prietočnej kapacity.

Konštrukcia z liateho hliníka zaisťuje pevnosť a odolnosť pri bežnom prevádzkovom zaťažení. Vstupné a výstupné pripojenie G 1″ BSP s vnútorným závitom umožňuje začlenenie hlavy do palivového rozvodu pomocou zodpovedajúceho šróbenia.

Výhodou tohto modelu je možnosť použitia kompatibilných filtračných vložiek s pripojovacími závitmi 1 1/2″-16 UNF alebo 1 1/4″ BSP. Podľa zvoleného typu filtračnej vložky je možné zostavu využiť na zachytávanie mechanických nečistôt alebo na kombinovanú filtráciu s absorpciou vody.

Samotná hlava neobsahuje filtračný materiál. Jej funkciou je upevnenie filtračnej vložky a vedenie paliva cez inštalovaný filter. Pri pravidelnej údržbe sa vymieňa iba filtračná vložka, zatiaľ čo hlava zostáva pripojená k palivovému potrubiu.

Hlavné výhody

• Originálny výrobok PIUSI – príslušenstvo určené pre palivové filtračné systémy
• Prietok zostavy až 150 l/min – vhodné pre výkonnejšie čerpacie a výdajné zariadenia
• Vstup a výstup G 1″ BSP – pripojenie k palivovému potrubiu
• Dva typy pripojovacích závitov – možnosť použitia zodpovedajúcich filtračných vložiek
• Konštrukcia z liateho hliníka – pevné a odolné prevedenie
• Samostatná montážna hlava – pre nové inštalácie aj výmenu pôvodného dielu
• Jednoduchá výmena filtračnej vložky – bez demontáže hlavy z potrubia
• Univerzálne využitie v rámci kompatibilných filtrov PIUSI – na mechanickú filtráciu aj filtráciu s absorpciou vody

Použitie
Hlava palivového filtra PIUSI F15743000 je určená na inštaláciu do výdajných zostáv motorovej nafty v poľnohospodárstve, stavebníctve, priemysle, doprave a firemných čerpacích staniciach.

Umožňuje doplnenie filtračného systému o zodpovedajúcu výmennú vložku podľa požadovaného spôsobu filtrácie a prietoku.

Zaručená kompabilita a určené pre nižšie uvedené filtre PIUSI:

1. F0061102A : Filter palivový 30 mikrónov s vodným separátorom CFD 150-30 PIUSI
2. F0935900A : Filter palivový 10 mikrónov CF 100 PIUSI

Obsah balenia
1× hlava palivového filtra PIUSI F15743000

Upozornenie: Filtračná vložka nie je súčasťou balenia a je nutné ju objednať samostatne. Maximálny prevádzkový tlak a prietok kompletnej filtračnej zostavy sa vždy riadia parametrami použitej filtračnej vložky.

Technické údaje

Hlava palivového filtra pre prietok do 150 l/min PIUSI Hlava palivového filtra pre prietok do 150 l/min PIUSI

• Výrobca: PIUSI
• Kód produktu: F15743000
• EAN: 8050031016602
• Originálne označenie: FILTER HEAD 70/100LT
• Typ produktu: Hlava palivového filtra
• Určenie: Montáž výmenných palivových filtračných vložiek
• Prietok kompatibilnej zostavy: Až 150 l/min
• Vstupné pripojenie: G 1″ BSP – vnútorný závit
• Výstupné pripojenie: G 1″ BSP – vnútorný závit
• Pripojovacie závity filtračných vložiek: 1 1/2″-16 UNF / 1 1/4″ BSP
• Materiál hlavy: Liaty hliník
• Druh kvapaliny: Motorová nafta
• Šírka podľa technického výkresu: 171 mm
• Hmotnosť podľa katalógu: 0,9 kg
• Rozmery balenia: 200 × 120 × 240 mm
• Krajina pôvodu: Taliansko
• Filtračný materiál: Nie je súčasťou hlavy
• Absorpcia vody: Závisí na použitej filtračnej vložke
• Filtračná vložka súčasťou balenia: Nie
• Počet kusov v balení: 1 ks
