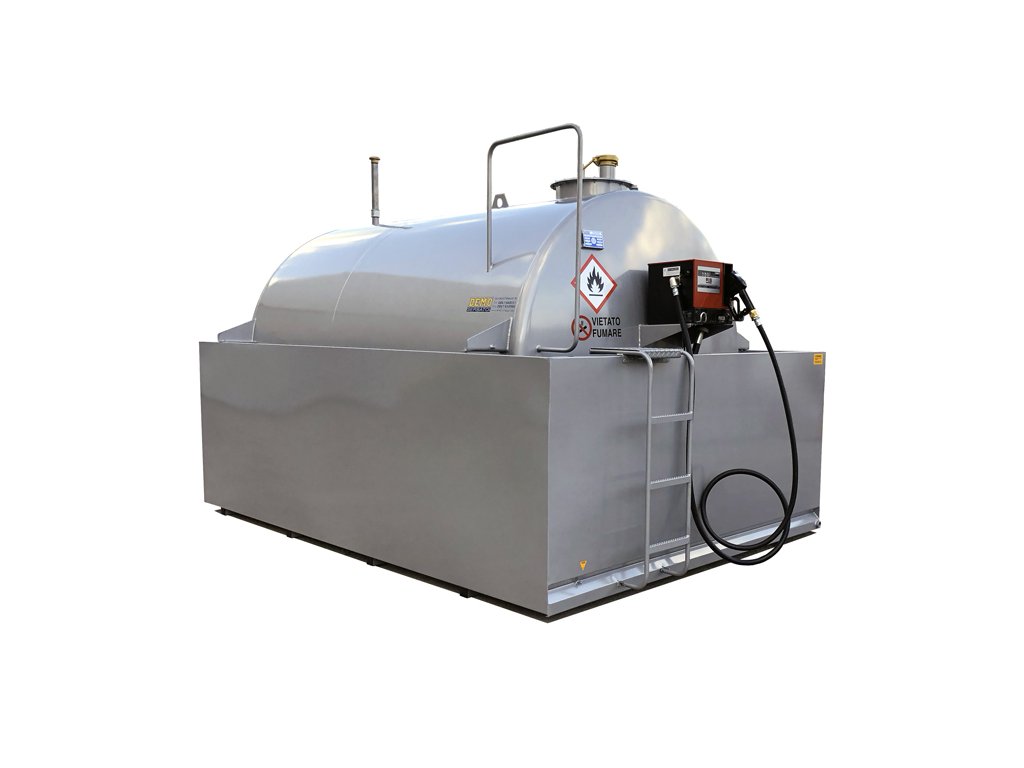

Oceľová výdajná nádrž na naftu CUBE 4570 so záchytnou vaňou 110% RIGHETTO SERBATOI

Podrobný popis

Oceľová výdajná nádrž na naftu CUBE 4570 so záchytnou vaňou 110% RIGHETTO SERBATOI

Nádrže sú zhotovené z konštrukčnej uhlíkovej ocele S235JR podľa normy UNI EN 10025-2. Na zabezpečenie dlhej životnosti je ich vonkajší povrch chránený kombináciou dvoch vrstiev základného antikorózneho náteru a dvoch vrstiev syntetického ochranného laku v kovovo šedom prevedení.

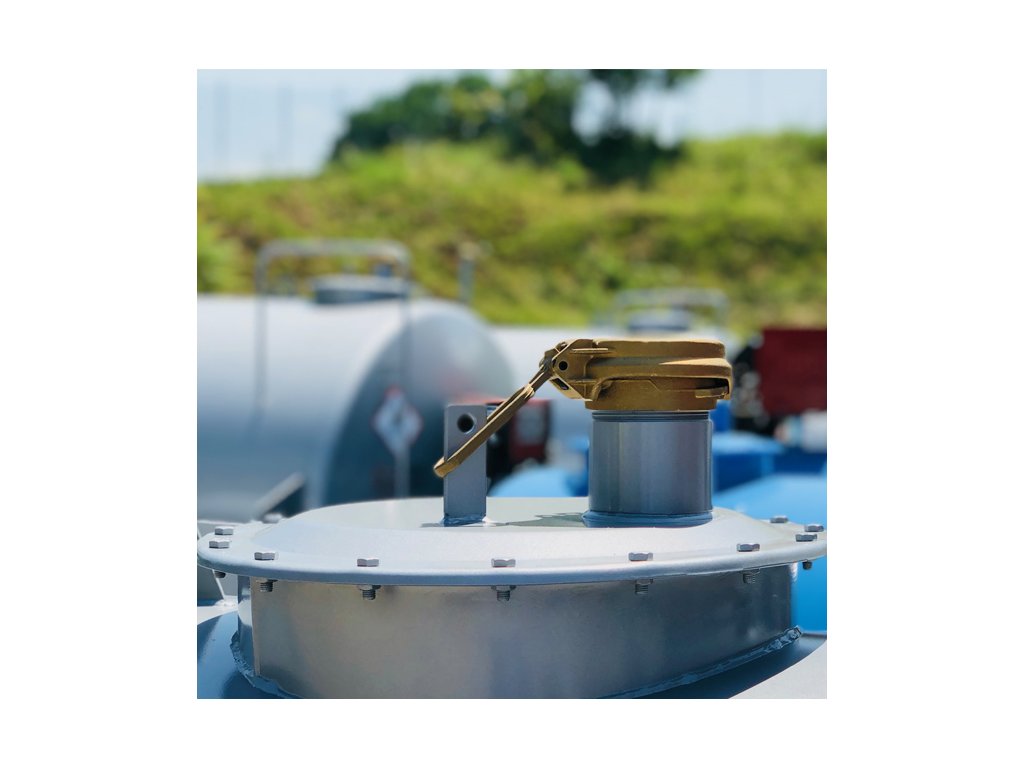

Naftové nádrže TANK FUEL GE 110% sú dodávané s bohatou štandardnou výbavou. Súčasťou je spodné vypúšťacie a servisné hrdlo s pozinkovaným uzáverom 1", horná cirkulačná prípojka, bod na pripojenie uzemnenia a revízny otvor s priemerom 420 mm so skrutkovým spojom a tesnením. Nádrž je ďalej osadená plniacim hrdlom 3" s rýchlym bajonetovým uzáverom a mechanick. Bezpečnosť prevádzky zvyšuje odvzdušňovací otvor s mosadzným lapačom plameňa, mechanický plavákový ukazovateľ hladiny a výpustné potrubie vybavené spätným ventilom s kalibrovanou pružinou, guľovým uzáverom a pozinkovaným T-kusom.

Bezpečnosť a certifikácia

Nádrž má valcovitý tvar a je vyrobená z vysoko kvalitnej uhlíkovej ocele typu EN10025 S235JR s certifikáciou EN ISO 9001. Nádrž je určená na skladovanie horľavín III. triedy, najmä motorovej nafty a ľahkého vykurovacieho oleja. Bezpečnosť konštrukcie je doložená kompletnou dokumentáciou, vrátane vyhlásenia o zhode, technického listu, výrobného certifikátu a protokolu o tlakovej skúške. Zváranie vykonáva odborne spôsobilý personál kvalifikovaný podľa noriem UNI EN ISO 9606-1 a UNI EN ISO 14732.

Integrovaná záchytná vaňa je navrhnutá tak, aby pojala až 110 % objemu nádrže. Vo variantoch s objemom od 3000 litrov je vaňa doplnená o prístupový rebrík s protišmykovým povrchom a ochranné zábradlie pre bezpečnú obsluhu.

Nádrže predstavujú kvalitnú taliansku výrobu – spoločnosť RIGHETTO SERBATOI patrí medzi popredných európskych producentov oceľových nádrží a je držiteľom certifikácie ISO 9001.

Odber nafty je riešený prostredníctvom spodného guľového ventilu, ktorý umožňuje spoľahlivé a kontrolované sanie paliva.

Záchytná vaňa 110% podľa ČSN

Záchytná vaňa je vybavená samonosnou konštrukciou pevne kotvenou ku dnu nádrže a pripravenou na inštaláciu ochrannej striešky. Súčasťou je vypúšťacia zátka 3/4". Konštrukcia zodpovedá požiadavkám ministerskej vyhlášky z 22. 11. 2017 (účinné od 5. 1. 2018) a je dimenzovaná na zachytenie 110 % celkového objemu nádrže. Vaňa je vyrobená z uhlíkovej ocele EN100 9001 a kompletne povrchovo upravená lakovaním.

Výdajná zostava CUBE 4570

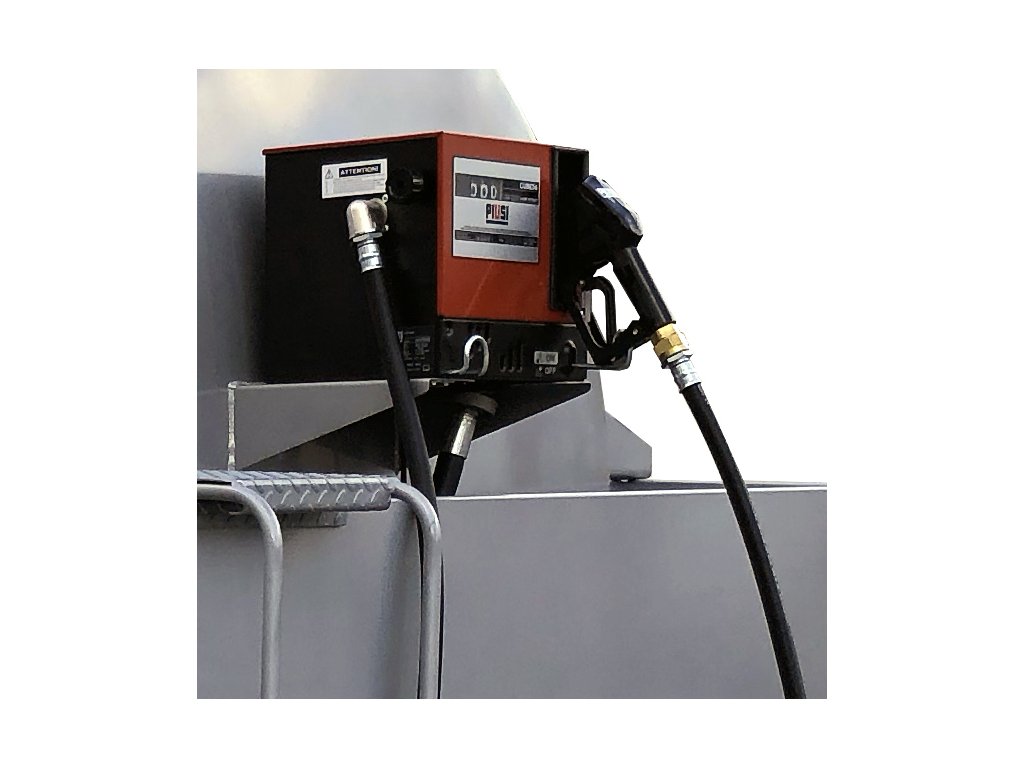

• výdajný automat na naftu CUBE AC PIUSI (kód F0059100A)
• uzamykateľný plniaci ventil 3" s adaptérom a mechanickou ochranou proti preplneniu nádrže (za príplatok môže byť plnenie v spodnej časti nádrže)
• odvzdušňovací ventil G 1 1/2" (47,8 mm) s poistkou proti plameňu
• mechanický orientačný hladinomer (za príplatok môže byť nádrž vybavená presným digitálnym meracom hladiny OCIO)

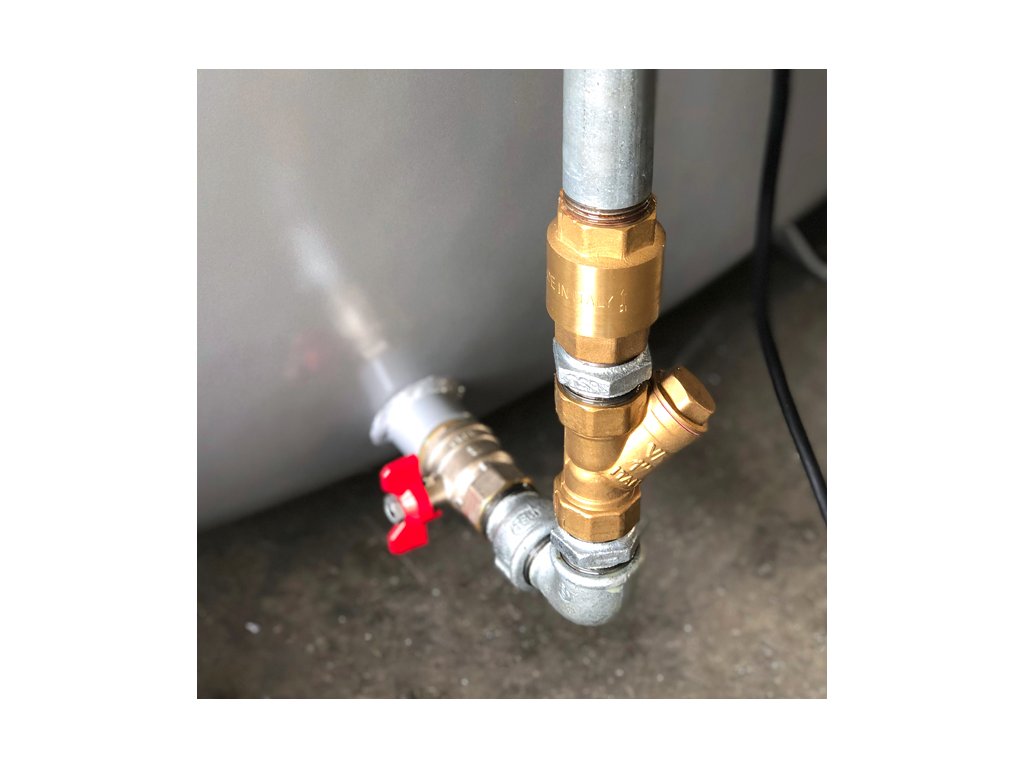

• sacie potrubie vybavené spätným a guľovým ventilom zakončený sitom proti hrubej nečistote
• uloženie výdajnej zostavy v uzamykateľnej skrinke

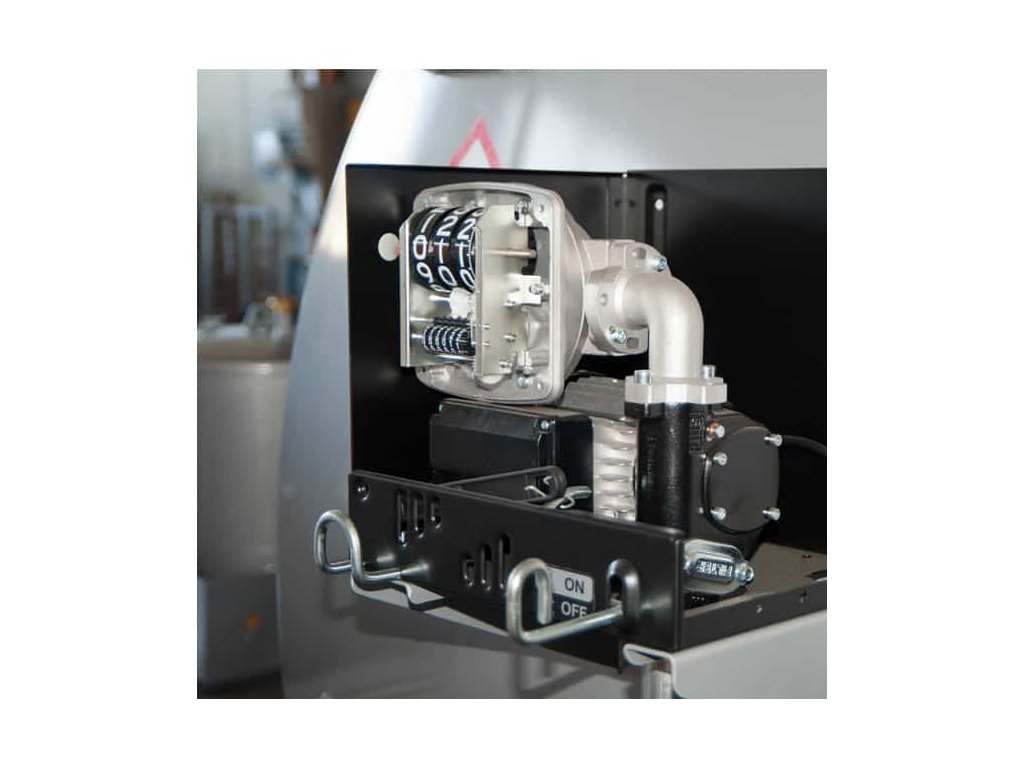

• mechanický prietokomer K33
• samonasávacie elektrické čerpadlo PANTHER 72 230/50 s prietokom 70 l/min, s integrovaným filtrom a by-pass ventilom
• napájanie 230 V
• automatická výdajná pištoľ
• výdajná hadica 4 m

Príplatkové vybavenie, ktoré nie je súčasťou základného vybavenia tohto modelu: Namiesto základnej výdajnej zostavy môže byť v uzamykateľnom boxe výdajný stojan s mechanickým alebo digitálnym displejom. Výdajný stojan alebo výdajné zariadenie s digitálnym displejom umožňuje výdaj iba po zadaní PIN kódu alebo priložení magnetického kľúča. Zariadenie ďalej umožňuje vopred nastaviť odobrané množstvo pre jednotlivých užívateľov. Výdajné zariadenie môže byť doplnené o externú vonkajšiu tlačiareň dokladov a prenosovú sadu so softvérom do PC.

Prispôsobenie na mieru

Oceľová nádrž môže byť ďalej vybavená samonavíjacím bubnom výdajnej hadice a filtračnou jednotkou podľa požiadavky. Nádrž je možné tiež vyrobiť vo farebnom prevedení podľa vašej preferencie.

Zastrešenie nádrže

Ako ochranu proti poveternostným vplyvom môže byť príplatkovo nádrž zastrešená. Zastrešenie nádrže je vyrobené z robustného oceľového pozinkovaného rámu, na ktorom je pripevnený pozinkovaný trapézový plech. Toto zastrešenie je dodávané v demontovanom stave. Podrobné technické údaje a prehľad variantov sú uvedené v produktovej karte Prístrešok pre nádrže.

PHMO benefit

Naša spoločnosť pred zakúpením nádrže ponúka odborné konzultácie, pri ktorých vám odporučíme vhodný objem a vybavenie nádrže. Naša spoločnosť ďalej môže zaistiť zastrešenie celej manipulačnej plochy vrátane atiky. Kompletné osadenie stacionárnej nádrže na výdaj PHM pre podnikové vozové parky vykonávame podľa platnej legislatívy SR a plníme tak všetky požiadavky ČSN a EN.

Technické údaje

Oceľová výdajná nádrž na naftu CUBE 4570 so záchytnou vaňou 110% RIGHETTO SERBATOI

Nádrž

• Použitie: nafta
• Rozloženie: horizontálne
• Konštrukcia nádrže: jedna koža
• Typ nádrže: stacionárne
• Farba: sivá metalíza
• Materiál nádrže: uhlíková oceľ

Dávkovacia súprava CUBE 4570

• Prietok: 70 l/min
• Napájanie: 230 V (možnosť napájania 12 V na požiadanie)
• Čerpadlo: samonasávacie elektrické čerpadlo PANTHER 72 230/ s integrovaným filtrom a by-pass ventilom
• Prietokomer: mechanické K33
• Presnosť merania: ± 1 %
• Dávkovacia pištoľ: automatická A60
• Priemer výtoku: 24 mm
• Dĺžka dávkovacej hadice: 4 m
• Priemer hadice: 1"
• Pracovný cyklus: neobmedzené

ĎALŠIE PRÍSLUŠENSTVO

• Náter podľa potreby
• Zastrešenie nádrže - viac informácií v produktovej karte Prístrešok pre nádrže
• Predĺženie výdajnej hadice
• Samonavíjací bubon
• Filter
• Kontinuálny ukazovateľ hladiny OCIO PIUSI
