Oceľová výdajná nádrž na naftu GE50 so záchytnou vaňou 110% RIGHETTO SERBATOI

Oceľová výdajná nádrž na naftu GE50 so záchytnou vaňou 110% RIGHETTO SERBATOI

Tieto nádrže sú vyrobené z kvalitnej uhlíkovej ocele S235JR podľa normy UNI EN 10025-2 a zvonku sú ošetrené dvoma vrstvami základného náteru a následne dvoma vrstvami syntetického kovovo šedého smaltu.

Naftové nádrže TANK FUEL GE 110% sú vybavené vypúšťacou a čistiacou objímkou ​​s 1″ pozinkovaným uzáverom, hornou recirkulačnou objímkou, prípojkou pre pripojenie zemného kábla, šachtou s priemerom 420 mm, kompletnou so skrutkami a tesnením s 3″ plniacim otvorom 90% ventilom proti preplneniu nádrže, odvzdušňovacím otvorom s mosadznou koncovkou na zastavenie plameňa, mechanickým ukazovateľom hladiny s plavákom, odvádzacím potrubím so spätným ventilom s kalibrovanou pružinou, uzatváracím guľovým ventilom a pozinkovaným šróbením TEE.

Bezpečnosť a certifikácia

Nádrž má valcovitý tvar a je vyrobená z vysoko kvalitnej uhlíkovej ocele typu EN10025 S235JR s certifikáciou EN ISO 9001. Nádrž je určená pre styk s horľavinou III. triedy (naftou a LTO). Bezpečné konštrukčné prevedenie je garantované vyhlásením o zhode, technickým listom, certifikátom výroby a certifikátom o tlakovej skúške. Zváračský personál je kvalifikovaný v súlade s normami UNI EN ISO 9606-1 a UNI EN ISO 14732.

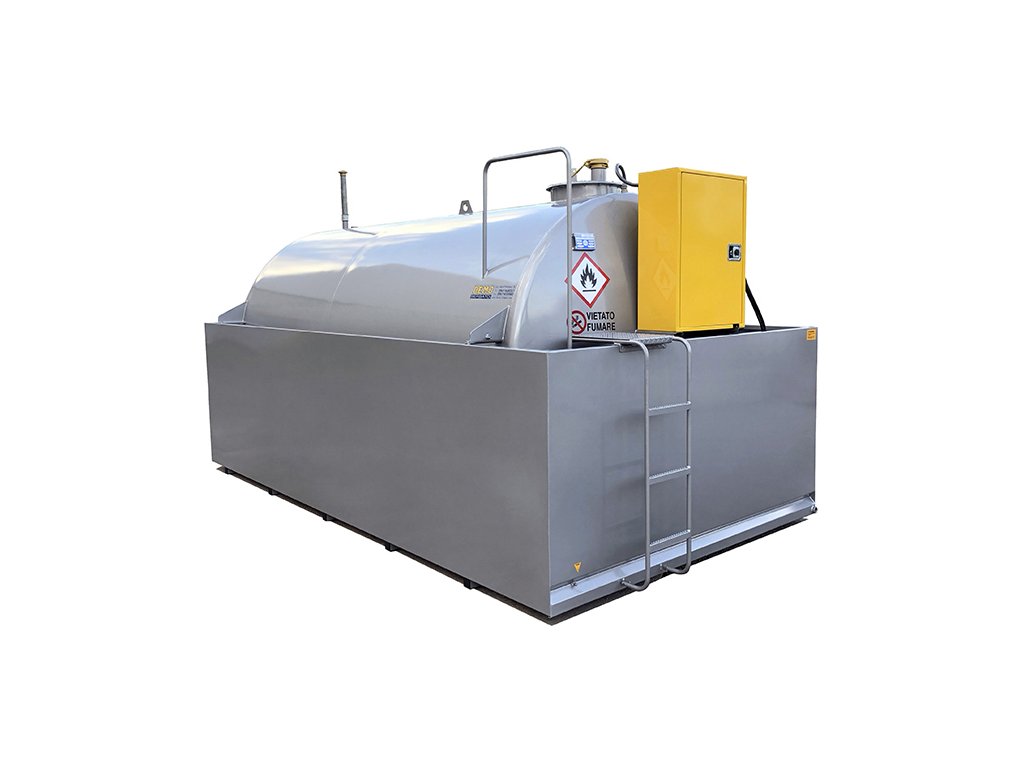

Záchytná vaňa nádrže pojme až 110 % objemu samotnej nádrže. Záchytné vane od objemu 3000 litrov sú navyše vybavené rebríkom s protišmykovou úpravou a zábradlím.

Jedná sa o kvalitné prevedenie talianskej výroby - výrobca nádrží RIGHETTO SERBATOI patrí medzi významných výrobcov oceľových nádrží v Európe a je držiteľom certifikátu ISO 9001.

Sacia technológia nafty z nádrže je cez spodný výpustný guľový ventil.

Záchytná vaňa 110% podľa STN noriem

So samonosným rámom ukotveným ku dnu nádrže. Vybavená objímkami na montáž striešky. Vypúšťacia zátka 3/4". Navrhnutá pre 110 % celkového objemu nádrže podľa ustanovenia ministerskej vyhlášky z 22. 11. 2017, účinnej od 5. 1. 2018. Vyrobená z vysoko kvalitnej uhlíkovej ocele EN10025 S235JR s certifikáciou EN ISO 90

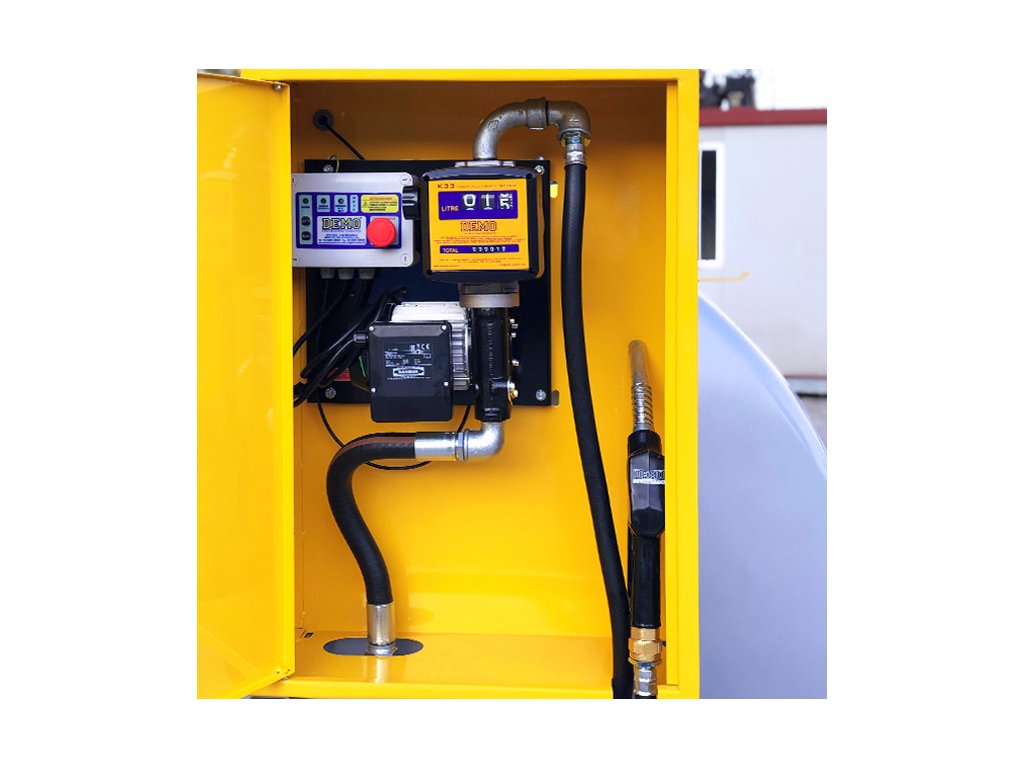

Výdajná zostava GE50

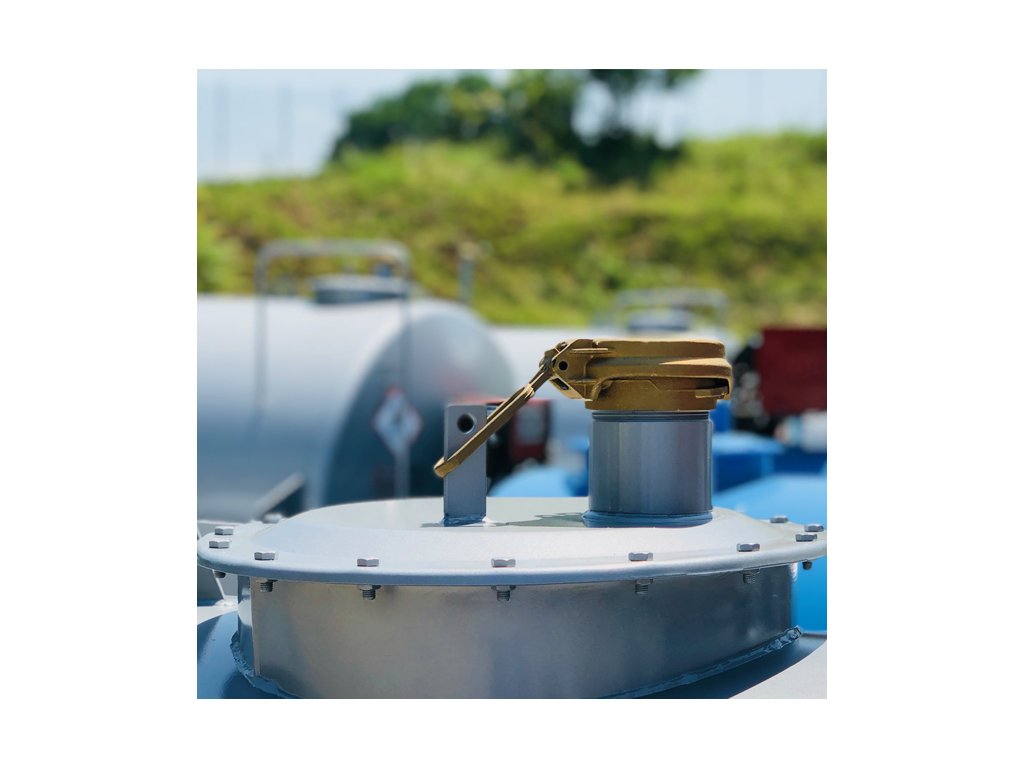

• uzamykateľný plniaci ventil 3" s adapatérom a mechanickou ochranou proti preplneniu nádrže (za príplatok môže byť plnenie v spodnej časti nádrže)
• odvzdušňovací ventil G 1 1/2" (47,8 mm) s poistkou proti plameňu
• mechanický orientačný hladinomer (za príplatok môže byť nádrž vybavená presným digitálnym meracom hladiny OCIO)

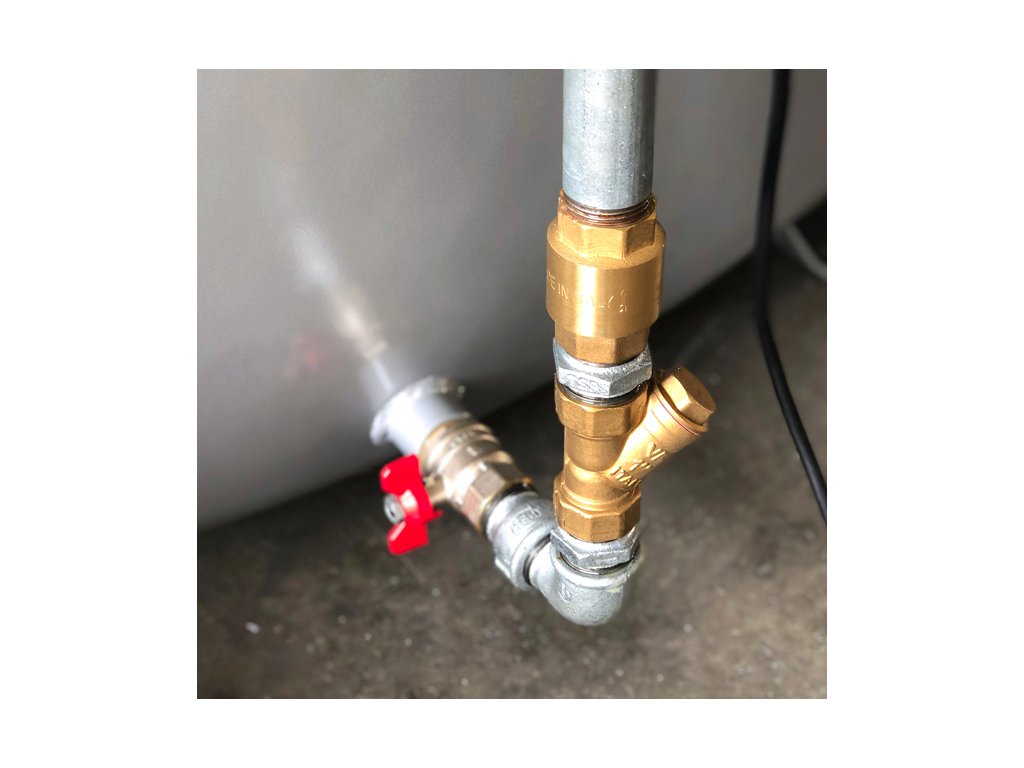

• sacie potrubie vybavené spätným a guľovým ventilom zakončený sitom proti hrubej nečistote
• samonasávacie elektrické čerpadlo s prietokom 50 l/min
• integrovaný filter a obtokový (by-pass) ventil
• elektromotor 220 V / 50 Hz
• mechanický prietokomer K33 pre interné použitie

  • s nulovateľným čiastkovým počítadlom
  • s celkovým súčtovým počítadlom
  • možností kalibrácie
  • presnosťou merania ± 1% (pri optimálnom tlaku a pri stabilnej teplote kvapaliny)
• flexibilnú výdajnú hadicu 3/4"

  • dĺžka 4 m
  • s tlakovými rýchlospojkami
• automatickú výdajnú pištoľ A60 s otočným modulom
• elektrický ovládací rozvádzač IP55

  • kontrola vnútornej hladiny
  • svetelná signalizácia „nádrž v rezerve“
  • signalizácia „blokácia čerpadla“ pri minimálnej hladine

Prispôsobenie na mieru

Oceľová nádrž môže byť ďalej vybavená samonavíjacím bubnom výdajnej hadice a filtračnou jednotkou podľa požiadavky. Nádrž je možné tiež vyrobiť vo farebnom prevedení podľa vašej preferencie.

Zastrešenie nádrže

Ako ochranu proti poveternostným vplyvom môže byť príplatkovo nádrž zastrešená. Zastrešenie nádrže je vyrobené z robustného oceľového pozinkovaného rámu, na ktorom je pripevnený pozinkovaný trapézový plech. Toto zastrešenie je dodávané v demontovanom stave. Detailnú špecifikáciu a dostupné varianty nájdete v samostatnej produktovej karte Prístrešok pre nádrže.

PHMO benefit

Naša spoločnosť pred zakúpením nádrže ponúka odborné konzultácie, pri ktorých vám odporučíme vhodný objem a vybavenie nádrže. Naša spoločnosť ďalej môže zaistiť zastrešenie celej manipulačnej plochy vrátane atiky. Kompletné osadenie stacionárnej nádrže na výdaj PHM pre podnikové vozové parky vykonávame podľa platnej legislatívy SR a plníme tak všetky požiadavky ČSN a EN.
