Výdajná hadica na naftu DN19 x metráž CARBUPOMP PIUSI, koncovky 1"x 1"
Kód: 6663/1 6663/2 6663/3 6663/4 6663/5 6663/6 6663/7 6663/8 6663/9 6663/10 6663/11 6663/12 6663/13 6663/14 6663/15 6663/16 6663/17 6663/18 6663/19 6663/20 6663/21 6663/22 6663/23 6663/24 6663/25 6663/26 6663/27 6663/28 6663/29 6663/30 6663/31 6663/32 6663/33 6663/34 6663/35 6663/36 6663/37 6663/38 6663/39 6663/40 6663/41 6663/42 6663/43 6663/44 6663/45 6663/46 6663/47 6663/48 6663/49 6663/50 6663/51 6663/52 6663/53 6663/54 6663/55 6663/56 6663/57 6663/58 6663/59 6663/60 6663/61 6663/62 6663/63 6663/64 6663/65 6663/66 6663/67 6663/68 6663/69 6663/70 6663/71 6663/72 6663/73 6663/74 6663/75 6663/76 6663/77 6663/78 6663/79 6663/80 Zvoľte variantPodrobný popis
Výdajná hadica na naftu DN19 x metráž CARBUPOMP PIUSI, koncovky 1"x 1"
Výdajná hadica na naftu DN19 CARBUPOMP PIUSI s koncovkami 1″ × 1″ je nami kompletovaná hadicová zostava určená na profesionálny výdaj motorovej nafty. Hadicu dodávame v požadovanej dĺžke a na oboch koncoch je opatrená zalisovanými hadicovými tŕňmi s vonkajším závitom 1″ BSP.

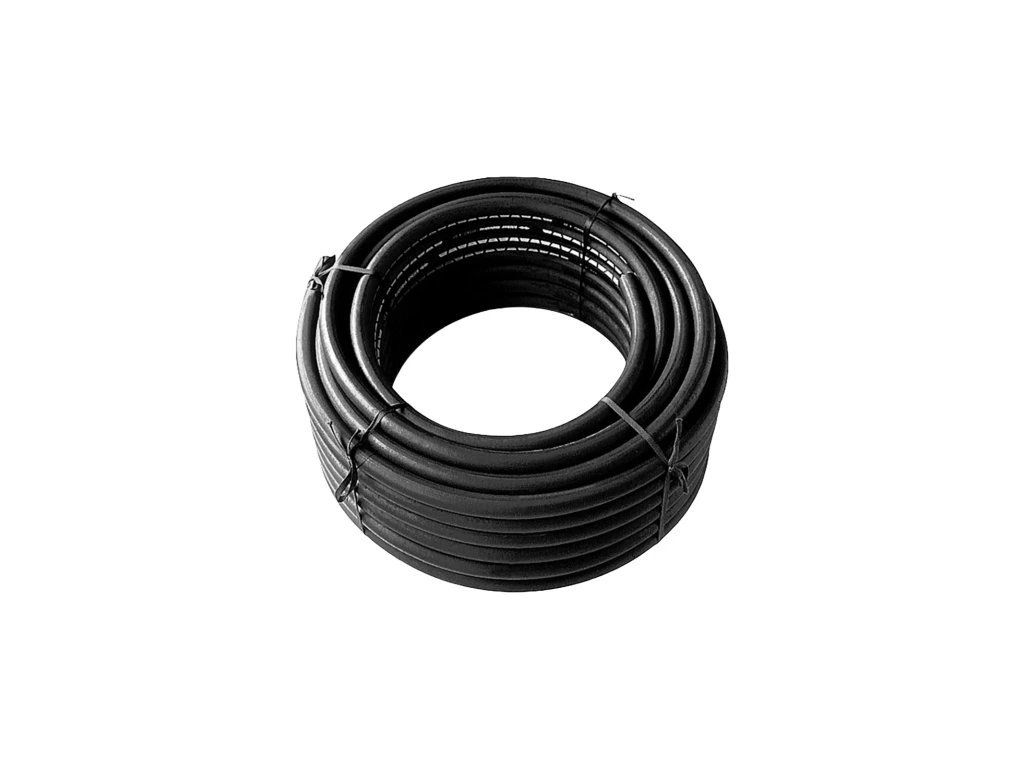

Základom kompletu je originálna gumová výdajná hadica PIUSI CARBUPOMP DN19, ktorá je určená pre motorovú naftu. Hadica má vnútorný priemer 20 mm, vonkajší priemer 27 mm a pracovný tlak až 10 bar. Robustné a pružné prevedenie je vhodné na každodenné použitie vo výdajných systémoch, u čerpadiel, výdajných stojanov, mobilných čerpacích zostáv alebo hadicových bubnov.

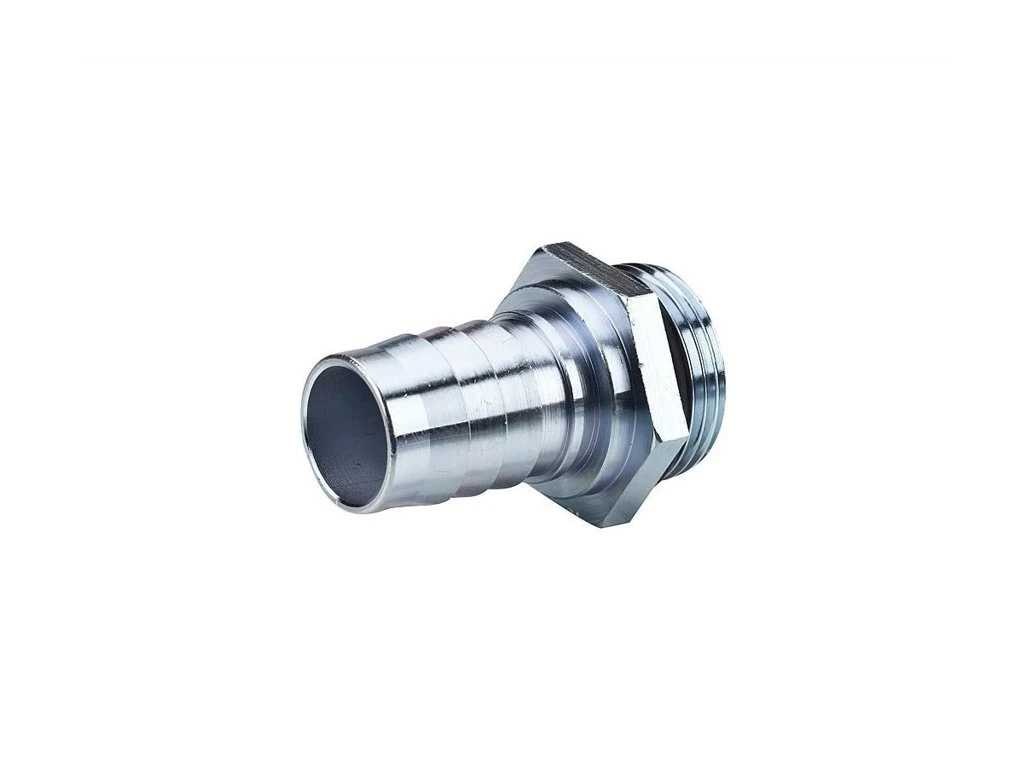

Na oboch koncoch hadice sú použité originálne hadicové tŕne PIUSI F0775700A pre hadicu 3/4″ (DN19/20). Každý tŕň je zakončený vonkajším závitom 1″ BSP a je vybavený tesniacim O-krúžkom. Tŕne sú vyrobené z pozinkovanej ocele a ich šesťhran je určený pre kľúč 37 mm.
Pevné spojenie hadice s koncovkami zaisťujú dve hliníkové lisovacie objímky PIUSI DN20 F08137000. Objímky sú pri kompletizácii zalisované na hadici pomocou lisovacieho zariadenia a vytvárajú mechanicky odolný a dlhodobo spoľahlivý spoj medzi hadicou a hadicovými tŕňmi. Objímka má vnútorný priemer 20 mm a vonkajší priemer 28 mm.
Výsledkom je hotová hadicová zostava pripravená na montáž, ktorá má na oboch stranách rovnaké pripojenie G 1″ / 1″ BSP s vonkajším závitom. Je preto vhodná napríklad na prepojenie výdajného čerpadla s výdajnou pištoľou alebo ďalšími komponentmi palivového systému so zodpovedajúcim závitovým pripojením.
| Komponenty | Množstvo | Parametre |
|---|---|---|
| Výdajná hadica CARBUPOMP PIUSI | podľa varianty | DN19, vnútorný Ø 20 mm, vonkajší Ø 27 mm, 10 bar |
| Hadicový tŕň PIUSI F0775700A | 2 ks | pre hadicu 3/4″, vonkajší závit 1″ BSP, O-krúžok |
| Hliníková lisovacia objímka PIUSI F08137000 | 2 ks | DN20, vnútorný Ø 20 mm, vonkajší Ø 28 mm |
Technické údaje
Výdajná hadica na naftu DN19 x metráž CARBUPOMP PIUSI, koncovky 1"x 1"
- Výrobca komponentov: PIUSI
- Typ produktu: kompletovaná výdajná hadica
- Produktový rad hadice: CARBUPOMP
- Určenie: motorová nafta
- Priemer hadice: DN19 / 3/4″
- Vnútorný priemer hadice: 20 mm
- Vonkajší priemer hadice: 27 mm
- Materiál hadice: guma
- Farba hadice: čierna
- Pracovný tlak hadice: 10 bar
- Dĺžka: podľa zvolenej varianty
- Koncovka – strana 1: 1″ BSP, vonkajší závit
- Koncovka – strana 2: 1″ BSP, vonkajší závit
- Prevedenie koncoviek: hadicový tŕň 3/4″ / vonkajší závit 1″ BSP
- Materiál hadicových tŕňov: pozinkovaná oceľ
- Tesnenie tŕňov: O-krúžok
- Veľkosť kľúča tŕňa: 37 mm
- Spôsob upevnenia koncoviek: lisované
- Lisovacie objímky: hliníkové PIUSI DN20
- Vnútorný priemer objímky: 20 mm
- Vonkajší priemer objímky: 28 mm
- Počet hadicových tŕňov: 2 ks
- Počet lisovacích objímok: 2 ks
Dodatočné parametre
| Kategória: | Výdajné hadice |
|---|---|
| Záruka: | 2 roky |
| EAN: | Zvoľte variant |
| Materiál: | guma, hliník, pozinkovaná oceľ |
| Priemer hadice DN: | 19 mm (3/4") |
| Vonkajší závit: | 1" |
| Pracovný tlak: | 10 bar |
