Ocelová dvouplášťová nádrž na naftu CUBE 70 MC CEMO

Detailní popis produktu

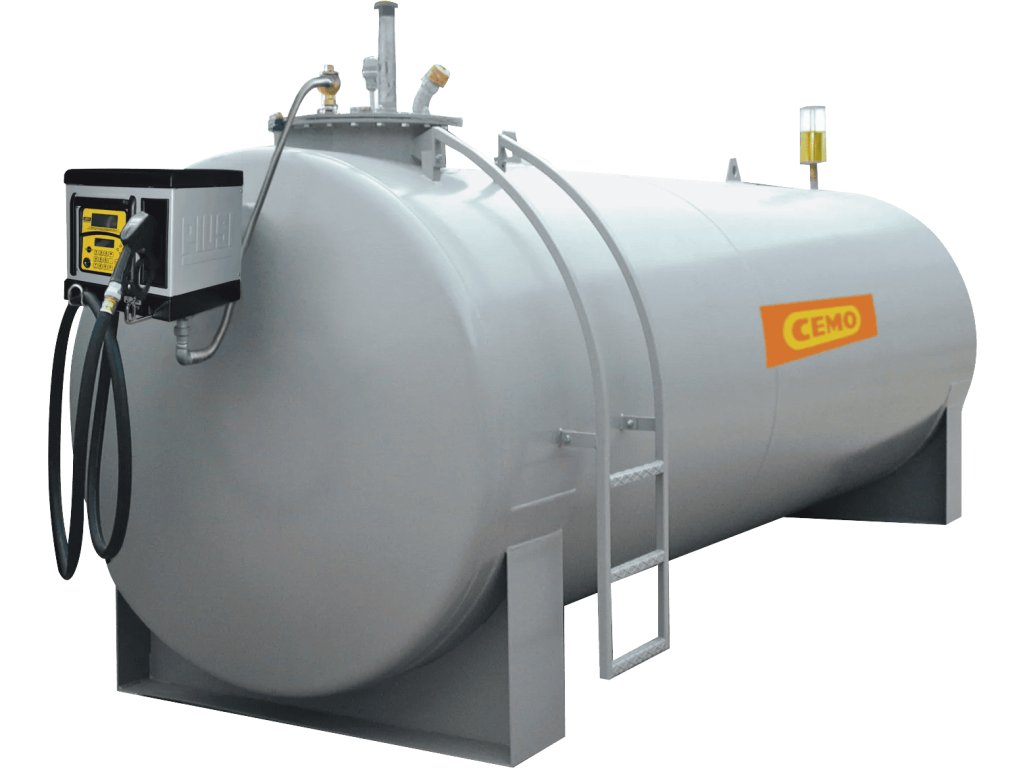

Ocelová dvouplášťová nádrž na naftu CUBE 70 MC CEMO

Nadzemní dvouplášťová ocelová nádrž CEMO je certifikována pro venkovní skladování motorové nafty a RME (bionafty). Konstrukce odpovídá normě DIN EN 12285-2, třída B, což zajišťuje vysoký bezpečnostní standard provozu.

Nádrž je vybavena pevně přivařenými sedlovými patkami pro stabilní usazení. Vnější povrch je opatřen základním a vrchním ochranným nátěrem v odstínu RAL 7036 (platinová šedá), který chrání proti korozi i povětrnostním vlivům. Standardní výbava zahrnuje žebřík, měrnou tyč, sací potrubí v domovém víku a ochranu proti sifonovému efektu (při montáži čerpadla).

Bezpečnost zajišťuje systém kontroly meziplášťového prostoru s detekcí úniku a ochrana proti přeplnění (limitní snímač hladiny). Nádrž je dodávána jako kompletně smontovaná včetně výrobního certifikátu. Výrobce poskytuje 10letou záruku proti prorezivění.

Bezpečnost a certifikace

Nádrž má válcové provedení a je určena pro skladování hořlavin III. třídy, zejména nafty a lehkého topného oleje. Výroba probíhá v certifikovaném systému EN ISO 9001 a bezpečnost konstrukce je doložena prohlášením o shodě, technickou dokumentací, výrobním certifikátem i protokolem o tlakové zkoušce. Svařování je prováděno kvalifikovaným personálem dle norem UNI EN ISO 9606-1 a UNI EN ISO 14732.

Jedná se o precizní německou výrobu – společnost CEMO patří mezi renomované evropské producenty ocelových nádrží a dlouhodobě splňuje požadavky normy ISO 9001.

PHMO benefit

Naše společnost před zakoupením nádrže nabízí odborné konzultace, při kterých vám doporučíme vhodný objem a vybavení nádrže. Naše společnost dále může zajistit zastřešení celé manipulační plochy včetně atiky. Kompletní osazení stacionární nádrže pro výdej PHM pro podnikové vozové parky provádíme dle platné legislativy ČR a plníme tak všechny požadavky ČSN a EN.

Výdejní automat na naftu CUBE MC AC PIUSI

Součástí nádrže je moderní výdejní automat CUBE 70 MC 80U (kód F0059400E) určený pro řízený interní výdej paliva ve firmách, zemědělství, logistice nebo průmyslu.

Zařízení je vybaveno elektronickým řídicím panelem, který umožňuje správu až 80 uživatelů pomocí PIN kódu nebo magnetických klíčů. Interní paměť uchovává až 255 výdejních operací. Každému výdeji lze přiřadit vozidlo, stav tachometru, datum a čas.

Robustní ocelová skříň s krytím IP55 umožňuje bezpečný provoz i ve venkovním prostředí.

Klíčové vlastnosti výdejní sestavy

• samonasávací lamelové čerpadlo PANTHER 72
• průtok cca 70 l/min
• elektronický průtokoměr K600
• správa až 80 uživatelů
• interní paměť 255 transakcí
• export dat do PC (možnost rozšíření o software SSM AGILIS)
• automatická výdejní pistole A60
• 4 m výdejní hadice
• sací filtr proti nečistotám
• tepelná ochrana motoru
• stupeň krytí IP55

Vhodná média

• Motorová nafta (Diesel)
• RME (řepkový metylester – bionafta)
• LTO (lehký topný olej)

Systém evidenčního managementu

Spolehlivá a úsporná sestava na výdej nafty CUBE 70 MC představuje moderní řešení pro interní čerpání nafty v menších a středně velkých organizacích. Je velmi oblíbena pro své malé rozměry, vysoký výkon a především nenáročnost a spolehlivost provozu. Splňuje přísné požadavky bezpečnosti při výdeji PHM.

Základ tvoří samonasávací lamelové čerpadlo Panther 72 se zabudovaným obtokovým ventilem a nerezovým filtrem na hrubé nečistoty. Digitálním průtokoměrem K600 s přesností +/- 0,5 %. Ocelová skříňka s kvalitní povrchovou úpravou a odkládacím prostorem pro výdejní pistoli zaručuje dostatečnou ochranu před povětrnostními vlivy. Výdejní zařízení je určeno pouze pro vnitropodnikovou potřebu, není vhodné na prodej PHM!

Hledáte ideální řešení k zamezení ztrát nafty ve Vašem provozu? Potřebujete kompletní evidenci výdeje nafty včetně km? Chcete mít přehled kdo z Vašich řidičů tankuje do kterého vozu nebo stroje? Výdejní stojan se systémem evidenčního managementu je pro Vás ideálním řešením. Vše v jednom zařízení a na jednom místě. Vestavěné výkonné samonasávací čerpadlo v kombinaci s tankovacím automatem až pro 80 uživatelů Vám zajistí kompletní systém výdeje nafty pro Váš provoz.

Ovládací menu v Českém jazyce!

Počet uživatelů: 80 (možnost verze na 250 uživatelů)
Počet vozidel: 250
Počet vozidel na uživatele: 50
Způsob identifikace uživatele: PIN kodém nebo čipem

System eviduje a ukládá následující údaje:

• u jednotlivého výdeje množství, datum a čas, číslo řidiče, popř. SPZ vozidla a stav tachometru.
• celkem za uživatele před každým použitím zobrazí celkové vydané množství jednotlivého uživatele
• celkem za období součet celkového množství všech uživatelů
• total - veškeré vydané množství od první instalace (není nulovatelný)
• chybné kódy ohlásí pokus o výdej PHM na chybný kód

Jen provozovatel zařízení může zadat nové nebo vymazat staré kódy, vynulovat celkové stavy za určité období. MC 70 umožňuje předem nastavit odebrané množství pro jednotlivé uživatele. Výdejní zařízení může být doplněno o externí venkovní tiskárna dokladů a přenosovou sadu se softwarem do PC.

Doporučené příplatkové vybavení PC set software pro výdejní zařízení MC (pro manuální přenos dat do PC):

Set pro přenos výdejů z nádrže do PC. Obsahuje 10 ks uživatelských klíčů (žlutých) pro identifikaci uživatelů a 1 ks manažerský klíč (červený) pro přenos dat a konfiguraci systému 1 ks čtečka USB a 1 ks PC software pro správu dat.

Funkce PC softwaru: Stažení dat z manažerského klíče do PC, tisk absolutního celkového výdeje, výdeje za uživatele/období/SPZ, správa až 16 výdejních zařízení, menu programu v češtině, export sestav do formátu .xls, .csv, .doc a jiných.

Kompletní řešení pro bezpečné skladování a řízený výdej nafty v jednom zařízení. Dvouplášťová nádrž CEMO splňuje přísné evropské normy a výdejní automat CUBE 70 MC umožňuje plnou kontrolu nad spotřebou paliva ve firmě. Ideální pro podnikové flotily a provozy s vyššími nároky na evidenci výdejů.

Technické údaje

Ocelová dvouplášťová nádrž na naftu CUBE 70 MC CEMO

Nádrž

• Provedení: dvouplášťová ocelová

• Instalace: nadzemní, venkovní
• Norma: DIN EN 12285-2, třída B
• Médium: nafta, RME, LTO
• Povrchová úprava: základní + vrchní nátěr
• Barva: RAL 7036 (platinová šedá)
• Kontrola úniku: meziplášťový systém s kontrolní kapalinou
• Ochrana proti přeplnění: limitní snímač hladiny
• Záruka proti prorezivění: 10 let

Výdejní automat CUBE 70 MC

• Průtok: 70 l/min
• Výkon: 800 W
• Napětí: 230 V / 50 Hz
• Max proud: 4,2 A
• Napájení: 230 V / 50 Hz
• Čerpadlo: PANTHER 72
• Délka kabelu: 2 m
• Pracovní cyklus: neomezen
• Průtokoměr: elektronický K600
• Přesnost měření: ± 0,5%
• Výdejní pistole: automatická A60
• Průměr hubice: 24 mm
• Délka hadice: 4 m
• Počet uživatelů: až 80
• Stupeň krytí: IP55
• Hmotnost: 25 kg

PŘÍPLATKOVÉ VYBAVENÍ

• PC set software pro výdejní zařízení PIUSI
• Kontinuální ukazatel hladiny OCIO PIUSI
• Pneumatický mechanický hladinoměr pro naftu AFRISO
