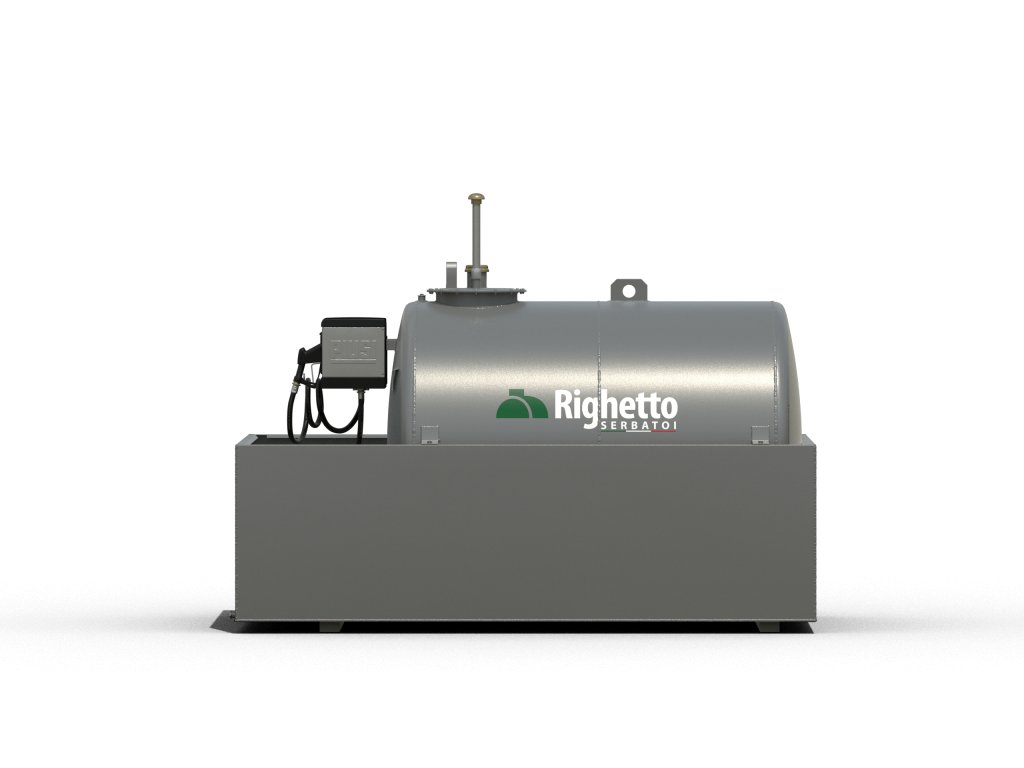

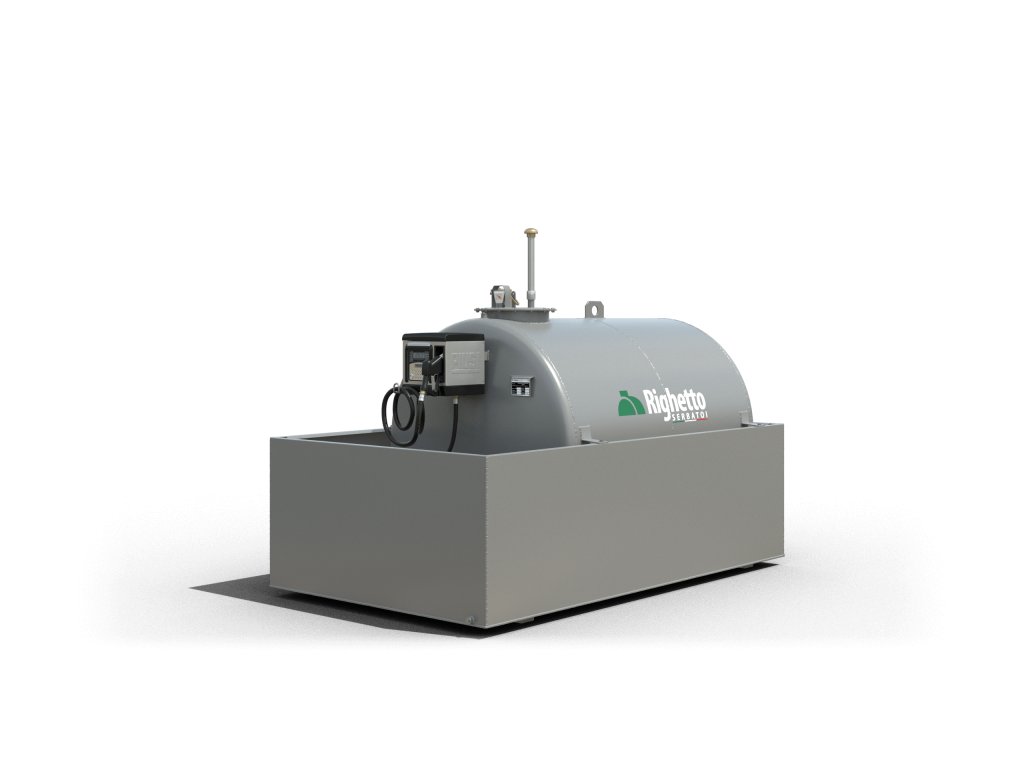

Ocelová výdejní nádrž na naftu CUBE 4570 se záchytnou vanou 110 % RIGHETTO SERBATOI

Detailní popis produktu

Ocelová výdejní nádrž na naftu CUBE 4570 se záchytnou vanou 110 % RIGHETTO SERBATOI

Nádrže jsou zhotoveny z konstrukční uhlíkové oceli S235JR dle normy UNI EN 10025-2. Pro zajištění dlouhé životnosti je jejich vnější povrch chráněn kombinací dvou vrstev základního antikorozního nátěru a dvou vrstev syntetického ochranného laku v kovově šedém provedení.

Naftové nádrže TANK FUEL GE 110 % jsou dodávány s bohatou standardní výbavou. Součástí je spodní vypouštěcí a servisní hrdlo s pozinkovaným uzávěrem 1", horní cirkulační přípojka, bod pro připojení uzemnění a revizní otvor o průměru 420 mm se šroubovým spojem a těsněním. Nádrž je dále osazena plnicím hrdlem 3" s rychlým bajonetovým uzávěrem a mechanickou ochranou proti přeplnění na úrovni 90 %. Bezpečnost provozu zvyšuje odvzdušňovací otvor s mosazným lapačem plamene, mechanický plovákový ukazatel hladiny a výpustní potrubí vybavené zpětným ventilem s kalibrovanou pružinou, kulovým uzávěrem a pozinkovaným T-kusem.

Bezpečnost a certifikace

Nádrž má válcovitý tvar a je vyrobena z vysoce kvalitní uhlíkové oceli typu EN10025 S235JR s certifikací EN ISO 9001. Nádrž je určena pro skladování hořlavin III. třídy, zejména motorové nafty a lehkého topného oleje. Bezpečnost konstrukce je doložena kompletní dokumentací, včetně prohlášení o shodě, technického listu, výrobního certifikátu a protokolu o tlakové zkoušce. Svařování provádí odborně způsobilý personál kvalifikovaný podle norem UNI EN ISO 9606-1 a UNI EN ISO 14732.

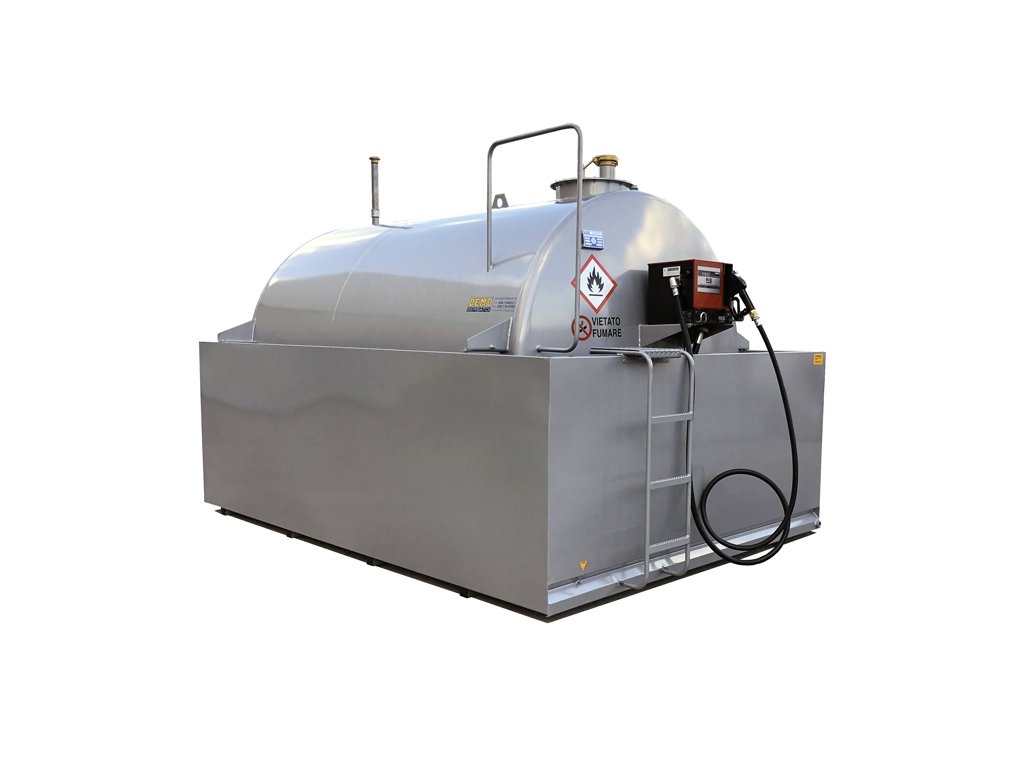

Integrovaná záchytná vana je navržena tak, aby pojala až 110 % objemu nádrže. U variant s objemem od 3000 litrů je vana doplněna o přístupový žebřík s protiskluzovým povrchem a ochranné zábradlí pro bezpečnou obsluhu.

Nádrže představují kvalitní italskou výrobu – společnost RIGHETTO SERBATOI patří mezi přední evropské producenty ocelových nádrží a je držitelem certifikace ISO 9001.

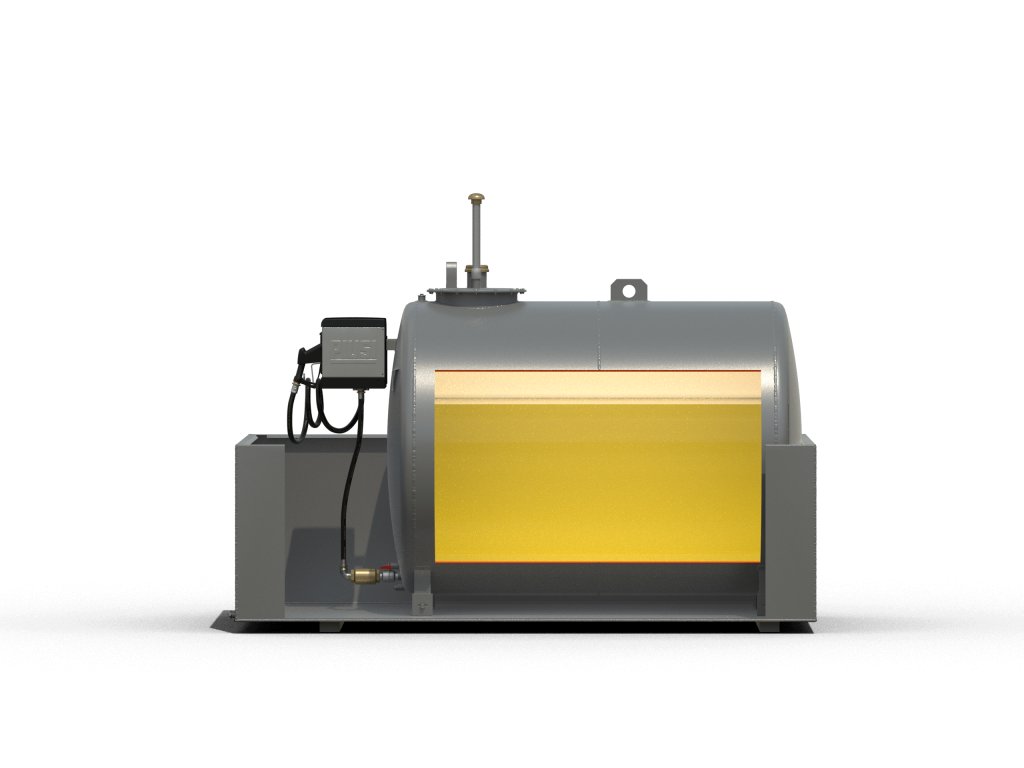

Odběr nafty je řešen prostřednictvím spodního kulového ventilu, který umožňuje spolehlivé a kontrolované sání paliva.

Záchytná vana 110 % dle ČSN

Záchytná vana je opatřena samonosnou konstrukcí pevně kotvenou ke dnu nádrže a připravenou pro instalaci ochranné stříšky. Součástí je vypouštěcí zátka 3/4". Konstrukce odpovídá požadavkům ministerské vyhlášky ze dne 22. 11. 2017 (účinné od 5. 1. 2018) a je dimenzována na zachycení 110 % celkového objemu nádrže. Vana je vyrobena z uhlíkové oceli EN10025 S235JR, certifikována dle EN ISO 9001 a kompletně povrchově upravena lakováním.

Výdejní sestava CUBE 4570

• výdejní automat na naftu CUBE AC PIUSI (kód F0059100A)

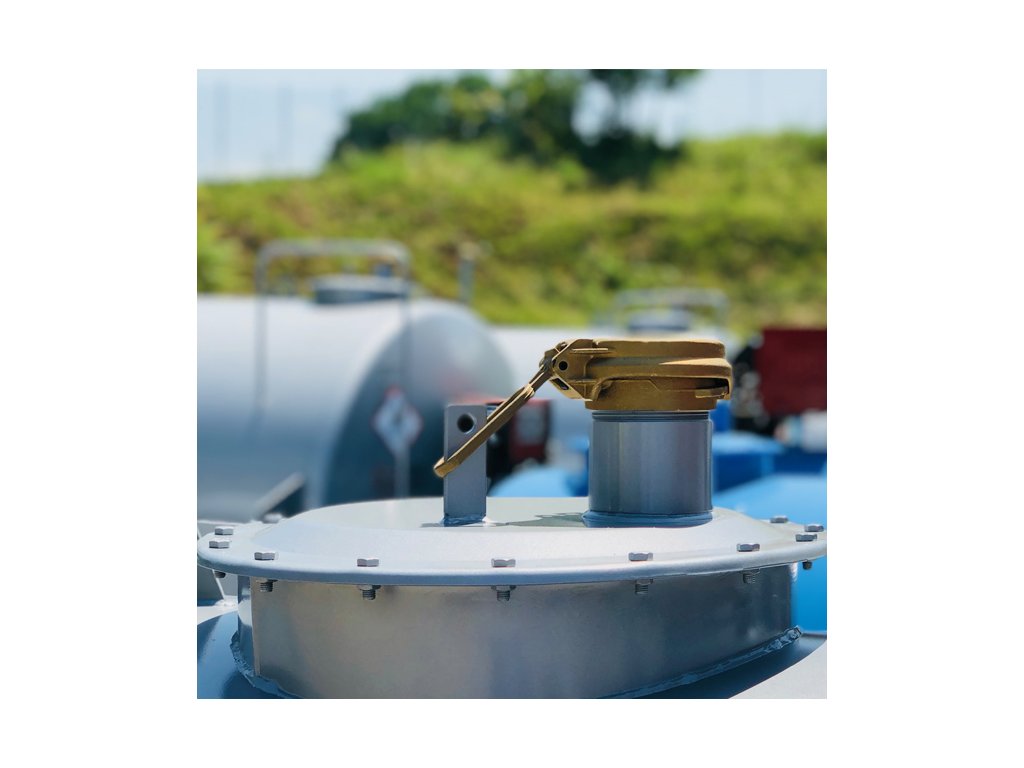

• uzamykatelný plnící ventil 3" s adapatérem a mechanickou ochranou proti přeplnění nádrže (za příplatek může být plnění ve spodní částí nádrže)
• odvzdušňovací ventil G 1 1/2" (47,8 mm) s pojistkou proti plameni
• mechanický orientačtní hladinoměr (za příplatek může být nádrž vybavena přesným digitálním měřicěm hladiny OCIO)

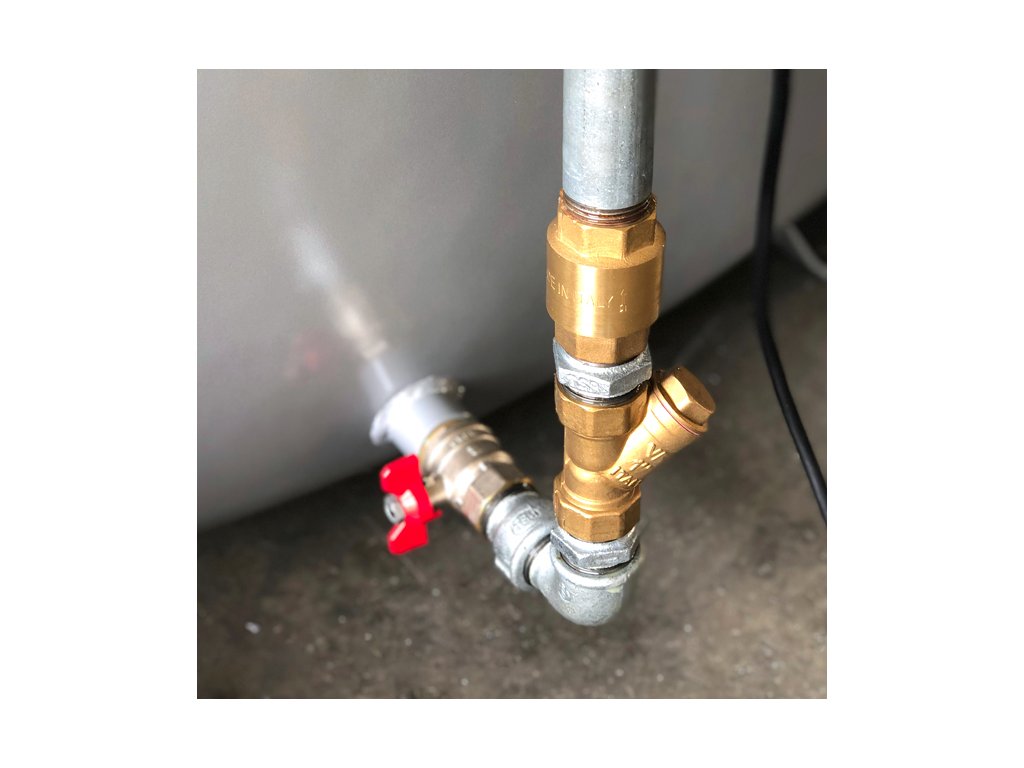

• sací potrubí vybaveno zpětným a kulovým ventilem zakončený sítem proti hrubé nečistotě

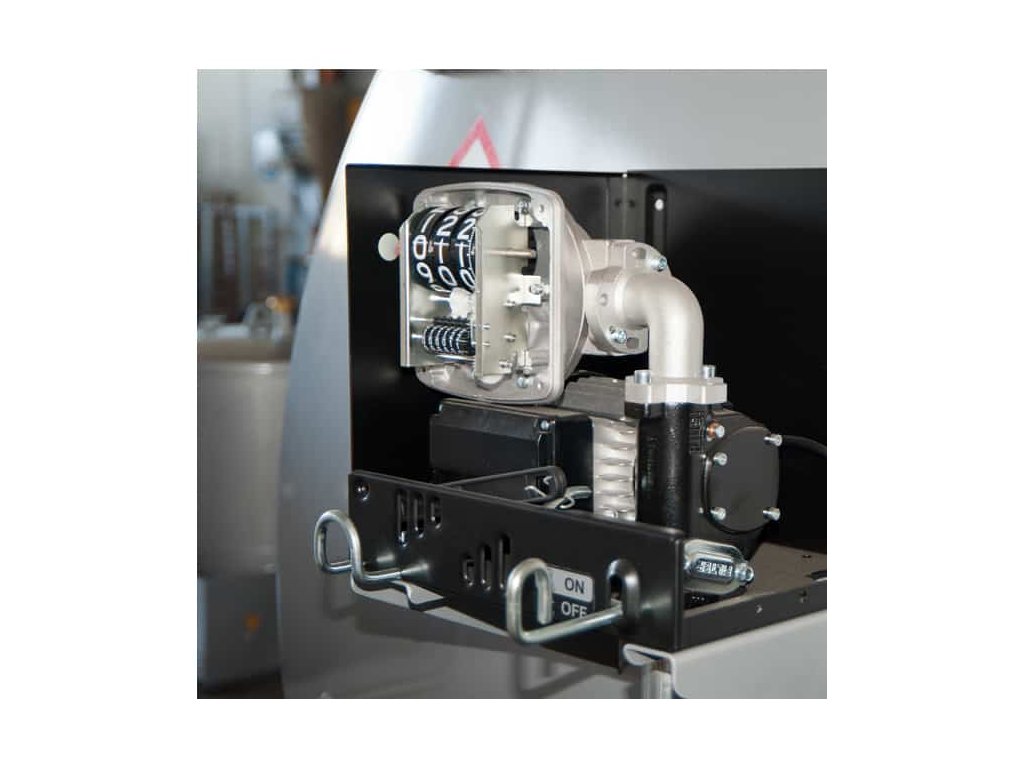

• uložení výdejní sestavy v uzamykatelné skříňce
• mechanický průtokoměr K33
• samonasávací elektrické čerpadlo PANTHER 72 230/50 s průtokem 70 l/min, s integrovaným filtrem a by-pass ventilem
• napájení 230 V
• automatická výdejní pistole
• výdejní hadice 4 m

Příplatkové vybavení, které není součástí základního vybavení tohoto modelu: Místo základní výdejní sestavy může být v uzamykatelném boxu výdejní stojan s mechanickým nebo digitálním displejem. Výdejní stojan nebo výdejní zařízení s digitálním displejem umožňuje výdej pouze po zadaní PIN kódu nebo přiložení magnetického klíče. Zařízení dále umožňuje předem nastavit odebrané množství pro jednotlivé uživatele. Výdejní zařízení může být doplněno o externí venkovní tiskárnu dokladů a přenosovou sadu se softwarem do PC.

Přizpůsobení na míru

Ocelová nádrž může být dále vybavena samonavíjecím bubnem výdejní hadice a filtrační jednotkou dle požadavku. Nádrž lze také vyrobit v barevném provedení podle vaší preference.

Zastřešení nádrže

Jako ochranu proti povětrnostním vlivům může být příplatkově nádrž zastřešena. Zastřešení nádrže je vyrobeno z robustního ocelového pozinkovaného rámu, na kterém je připevněn pozinkovaný trapézový plech. Toto zastřešení je dodáváno v demontovaném stavu. Podrobné technické údaje a přehled variant jsou uvedeny v produktové kartě Přístřešek pro nádrže.

PHMO benefit

Naše společnost před zakoupením nádrže nabízí odborné konzultace, při kterých vám doporučíme vhodný objem a vybavení nádrže. Naše společnost dále může zajistit zastřešení celé manipulační plochy včetně atiky. Kompletní osazení stacionární nádrže pro výdej PHM pro podnikové vozové parky provádíme dle platné legislativy ČR a plníme tak všechny požadavky ČSN a EN.

Technické údaje

Ocelová výdejní nádrž na naftu CUBE 4570 se záchytnou vanou 110 % RIGHETTO SERBATOI

Nádrž

• Použití: nafta
• Rozložení: horizontální
• Provedení nádrže: jednoplášťová
• Typ nádrže: stacionární
• Barva: šedá metalická
• Materiál nádrže: uhlíková ocel

Výdejní sestava CUBE 4570

• Průtok: 70 l/min
• Napájení: 230 V (varianta pro napájení na 12 V je na dotaz)
• Čerpadlo: samonasávací elektrické čerpadlo PANTHER 72 230/ s integrovaným filtrem a by-pass ventilem
• Průtokoměr: mechanický K33
• Přesnost měření: ± 1 %
• Výdejní pistole: automatická A60
• Průměr hubice: 24 mm
• Délka výdejní hadice: 4 m
• Průměr hadice: 1"
• Pracovní cyklus: neomezen
• Hmotnost: 21 kg

PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ

• Nátěr dle požadavku
• Zastřešení nádrže - více informací v produktové kartě Přístřešek pro nádrže
• Prodloužení výdejní hadice
• Samovíjecí buben
• Filtr
• Kontinuální ukazatel hladiny OCIO PIUSI
