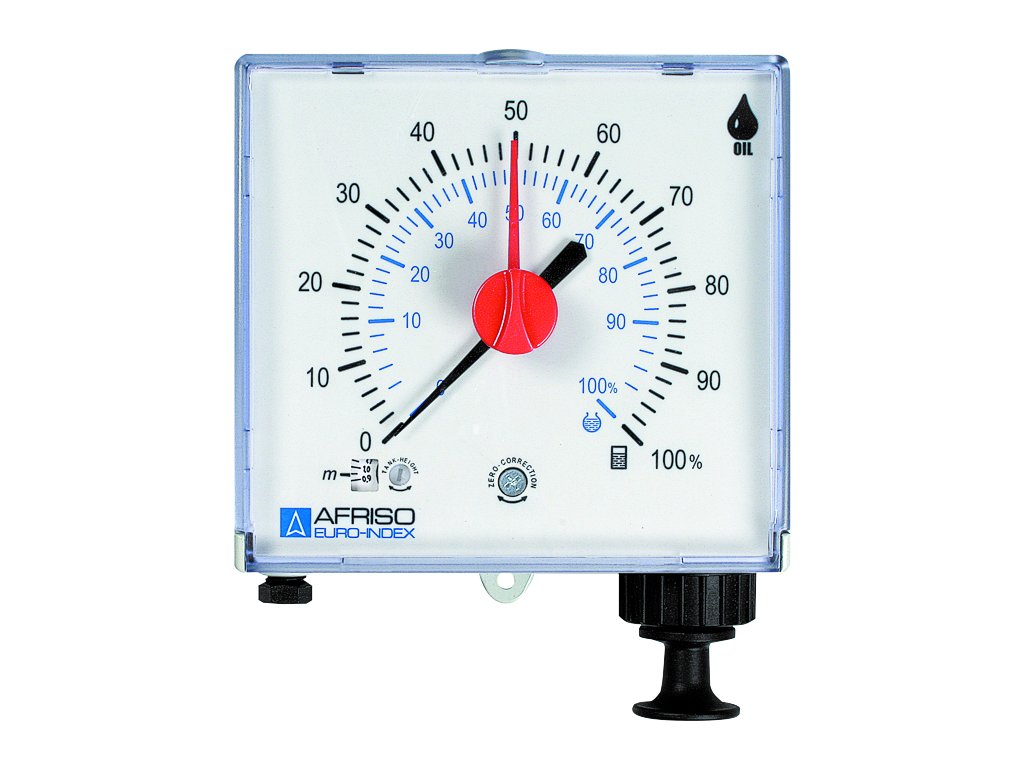

Pneumatický mechanický hladinoměr pro naftu AFRISO

Detailní popis produktu

Pneumatický mechanický hladinoměr pro naftu AFRISO

Pneumatický hladinoměr AFRISO je spolehlivé zařízení určené pro měření hladiny motorové nafty v bezpečnostních nádržích. Měření probíhá na principu snímání hydrostatického tlaku u dna nádrže, který závisí na výšce hladiny a hustotě skladované kapaliny. Tlak je měřen přibližně 20 mm nad dnem nádrže a zobrazován na přehledném ciferníku.

Zařízení pracuje bez elektrického napájení. Pneumatický tlak v měřicí soustavě je vytvářen vysunutím pístu ruční pumpy. Jakmile se tlak v systému vyrovná hydrostatickému tlaku kapaliny, dojde k vytlačení kapaliny ze svislé měřicí trubice a ukazatel se ustálí na aktuální hodnotě hladiny.

Hladinoměr umožňuje průběžnou kontrolu spotřeby paliva a včasné plánování doplnění zásob. Řidič cisterny může před plněním ověřit, zda objednané množství paliva odpovídá volné kapacitě nádrže.

Hlavní výhody

• bez potřeby elektrického napájení
• jednoduché a spolehlivé mechanické provedení
• možnost dálkového měření až do 50 m
• vhodný pro obdélníkové i válcové horizontální nádrže
• odolné plastové tělo odolné proti nárazu

Technické údaje

• Rozměry (d × š × v): 14,5 × 17,5 × 6 cm
• Hmotnost: 1 kg
• Materiál krytu: nárazuvzdorný plast
• Provozní teplota: -5 až +55 °C
• Přesnost měření: ±3 % z plného rozsahu
• Indikace: 0–100 % objemu nádrže
• Média: nafta, topný olej
• Měřicí vedení -maximální délka: 50 m
• Materiál:
  • Pneumofix měřicí vedení (PE)
  • měděná trubka Ø 6 mm (vnější průměr) × 1 mm
  • PE hadice Ø 4 mm (vnitřní průměr) × 1 mm
